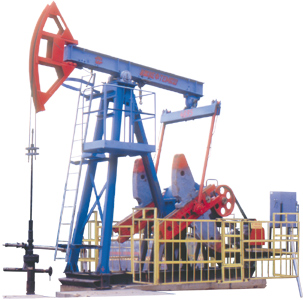

Станки-качалки ПНШ 80

Назначение

Станки-качалки ПНШ 80 (приводы штанговых насосов с задним креплением шатуна, аналог станка-качалки СК 8) применяются  в качестве индивидуального механического привода глубинного  (скважинного) штангового насоса при добыче нефти.

Привод ПНШ 80-3-40
где:

• 80 — усилие на штоке, в кН;
• 3 — максимальная длина хода полированного штока, в м;
• 40 — номинальный крутящий момент на выходном валу редуктора, в кНм.

Технические характеристики

Наибольшее тяговое усилие на штоке, кН	80
Длины хода, м	3,0; 2,5; 2,0; 1,6; 1,2
Редуктор	2-х ступенчатый редуктор РП 450 (Ц2НШ-750Б)
Номинальное передаточное число редуктора	37
Диапазон частот качания вв мин.	4,3—12
Мощности двигателя, кВт	22; 30
Клиноременная передача:
— тип ремня	С(В) 4000Т
— количество, шт	6
— диаметры шкивов редуктора, мм	900
— диаметры шкивов двигателя, мм	200; 250; 280
Тормоз	барабанный
Габаритные размеры, мм:
— длина	7100
— ширина (без ограждения)	2250
— высота	5385
Масса, кг	12400
