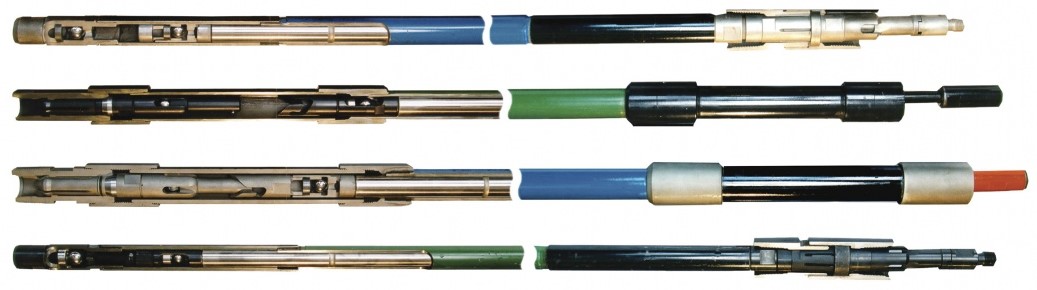

Насосы штанговые ШГН
Глубинные (скважинные) штанговые насосы (ШГН) являются наиболее распространенным видом насосов, предназначенных для подъема жидкости из нефтяных скважин.
По конструктивному исполнению насосы по основным параметрам, кроме резьб НКТ, соответствуют требованиям спецификации 11AX Американского нефтяного института и состоят из цельного толстостенного цилиндра с двумя удлинителями, плунжера, нагнетательного и всасывающего клапанов и узла крепления.
Производится более 800 типоразмеров и исполнений насосов как стандартных (по спецификации API 11AX), так и специальных исполнений, в том числе – для работы в особо сложных скважинных условиях.
Все изготавливаемые насосы модифицированы под отечественное скважинное оборудование для установки их в колонне гладких (с невысаженными концами) НКТ по ГОСТ 633-80 и соединения с колонной штанг по ГОСТ 13877-96. Для подсоединения фильтров или других защитных приспособлений к нижней части - внутренняя резьба LP (резьба трубопроводов) - конус 1:16; 11,5 ниток на дюйм. Диаметр резьбы: 1", 1 1/4", 1 1/2", 2" (в зависимости от типа и диаметра насоса).
По конструктивному исполнению насосы по основным параметрам, кроме резьб НКТ, соответствуют требованиям спецификации 11AX Американского нефтяного института и состоят из цельного толстостенного цилиндра с двумя удлинителями, плунжера, нагнетательного и всасывающего клапанов и узла крепления.
Производится более 800 типоразмеров и исполнений насосов как стандартных (по спецификации API 11AX), так и специальных исполнений, в том числе – для работы в особо сложных скважинных условиях.
Типы изготавливаемых насосов
Тип насоса |
Маркировка насоса |
Сочетание диаметра НКТ и диаметра насоса |
||
механическое крепление |
манжетное крепление |
|||
Вставные насосы с неподвижным цилиндром |
С верхним креплением |
RНАМ | RHAC |
20-106(25-106) 20-125(25-125) 25-150 25-175 30-225 |
С нижним креплением |
RHBM | RHBC | ||
Вставные насосы с подвижным цилиндром |
С нижним креплением |
RHTM | - | 25-175 |
Вставные двухступенчатые насосы |
С нижним креплением |
RHBM | - | 30-225/150 |
Трубные насосы |
ТНМ (ТНМ-Т, ТНМ-С, ТНМ-К) |
ТНС |
25-106 20-125 (25-125) 25-150 20-175 (25-175) 25-225 30-275 |
Все изготавливаемые насосы модифицированы под отечественное скважинное оборудование для установки их в колонне гладких (с невысаженными концами) НКТ по ГОСТ 633-80 и соединения с колонной штанг по ГОСТ 13877-96. Для подсоединения фильтров или других защитных приспособлений к нижней части - внутренняя резьба LP (резьба трубопроводов) - конус 1:16; 11,5 ниток на дюйм. Диаметр резьбы: 1", 1 1/4", 1 1/2", 2" (в зависимости от типа и диаметра насоса).
Исполнение деталей:
Цилиндр:
- из легированной стали, азотированный (HN);
- из углеродистой стали, хромированный (CR);
- длина цилиндров: азотированных - до 14 футов, хромированных – до 16 футов, составных (для длинноходовых насосов) - до 28 футов;
Плунжер (ниппельного типа):
- из углеродистой стали, напыленный хромоникелевым твердосплавным порошком (Т);
- желобчатый или гладкий;
- длина - до 5 футов, составных - до 10 футов.
- стандартные и специальные исполнения, в том числе сдвоенные нагнетательные и всасывающие;
Корпуса клапанов:
- из легированной стали;
- из нержавеющей стали.
- из нержавеющей стали (SS);
- из кобальтового сплава (ST);
- из карбида вольфрама (ТС1).
Плунжерный зазор определяется разностью номинальных диаметров плунжера и цилиндра, к которой добавляется сумма допусков на диаметр плунжера и цилиндра.
Величина (диапазон) плунжерного зазора:
При отсутствии указаний по материальному исполнению, зазору и напору насосы поставля¬ются в исполнении: цилиндр HN, плунжер Т, кла¬паны SS, корпуса клапанов из легированной ста¬ли, Fit2, напор до 1500 м.
Якорные башмаки (замковые опоры) для крепления вставных насосов, а также фильтры, сливные клапаны, автосцепы и другие приспособления для ГШН в комплект поставки насоса не входят и заказываются отдельно.
Величина (диапазон) плунжерного зазора:
- Fit-1 – 0,025 … 0,088 мм;
- Fit-2 – 0,050 … 0,113 мм;
- Fit-3 – 0,075 … 0,138 мм;
- Fit-4 – 0,100 … 0,163 мм.
- наименование, полное обозначение, в т.ч. диаметр НКТ;
- диаметр и тип;
- длину цилиндра, плунжера и удлинителей (или требуемый ход плунжера);
- вариант верхнего механического крепления вставных насосов: стандартное (по API), в опоре ОМ (по ОСТ) или специальное крепление типа «Конус в конус»;
- вариант исполнения всасывающего клапана трубных насосов: стандартное (по API), неизвлекаемый;
- плунжерный зазор (Fit 1,2,3,...);
- глубину установки насоса (напор);
- материальное исполнение цилиндра, плунжера, клапанов, корпусов клапанов;
- дополнительные требования по исполнению.
При отсутствии указаний по материальному исполнению, зазору и напору насосы поставля¬ются в исполнении: цилиндр HN, плунжер Т, кла¬паны SS, корпуса клапанов из легированной ста¬ли, Fit2, напор до 1500 м.
Якорные башмаки (замковые опоры) для крепления вставных насосов, а также фильтры, сливные клапаны, автосцепы и другие приспособления для ГШН в комплект поставки насоса не входят и заказываются отдельно.
